我們現在將查看 SPDT 紐子開關的接線圖。
下圖為單刀雙擲紐子開關接線示意圖：
SPDT 紐子開關有 3 個端子。終端 1 可以連接到任何負載為某個設備供電。并且終端 3 可以連接到任何負載為任何設備供電。端子 2 是接收必要電源的端子，以便可以為端子 1 和 3 上的負載供電。
因此，SPDT 開關可以為兩個電路中的任何一個供電。它可以在 2 個電路之間翻轉，因此只需翻轉開關，就可以為不同的電路或設備供電。

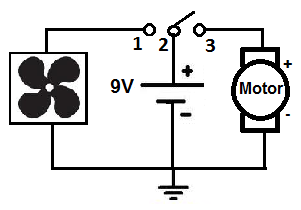

SPDT 紐子開關的示例電路如下所示：
